Профессиональный монтаж потолочных креплений для проекторов в образовательных учреждениях: технические требования, расчет нагрузок, скрытая прокладка кабелей. Практические советы от педагога с 12-летним опытом внедрения технологий в школах.
🔍 Анатомия правильного крепления: что должен знать каждый завуч
Знаете, что меня раздражает больше всего? Когда вижу дорогущий проектор на дешевом кронштейне за 800 рублей! Это как повесить картину Пикассо на гвоздик из хозмага. В моей практике было немало случаев, когда школы тратили сотни тысяч на современное проекционное оборудование, а потом экономили на креплении...
Правильное крепление — это не просто кусок металла с болтами. Это инженерная система, которая должна обеспечивать безопасность на десятилетия вперед. Давайте разберем, из чего же состоит "анатомия" надежного потолочного крепления.
📐 Типы потолочных креплений и их назначение
Кстати, многие думают, что крепление — это "просто кронштейн". На самом деле, существует целая классификация потолочных креплений для проекторов, и каждый тип решает свои задачи.
Фиксированные крепления — мой любимый вариант для стандартных классов. Никаких лишних механизмов, максимальная надежность. Если у вас типовой кабинет и проектор всегда направлен в одну точку — это ваш выбор.
Наклонно-поворотные системы — настоящая находка для многофункциональных помещений! Помню, как в одной школе актовый зал использовался и для уроков, и для родительских собраний. Возможность поворачивать проектор сэкономила им покупку второго комплекта оборудования.
Моторизованные крепления — да, это дорого, но представьте: одним нажатием кнопки проектор выезжает из потолочной ниши и автоматически настраивается на нужный угол. Роскошь? Или необходимость для современной интерактивной аудитории?
🏗️ Материалы креплений: металл vs пластик
Тут я категорична: пластиковые крепления — табу для образовательных учреждений! Не устаю повторять своим коллегам: дети есть дети, и мяч может полететь куда угодно.
Стальные крепления — классика надежности. Да, они тяжелее, да, стоят дороже, но это инвестиция в спокойный сон. Такое крепление выдержит и вибрации от танцевальных репетиций, и случайные удары.
Алюминиевые сплавы — золотая середина между весом и прочностью. Особенно актуально для старых зданий, где каждый килограмм нагрузки на перекрытие имеет значение. В моей практике они показали себя отлично — легкие, не ржавеют, достаточно прочные.
А вот пластик... даже не рассматривайте! Помню случай в одной школе — пластиковый кронштейн треснул от летней жары. Слава богу, проектор упал во время каникул!
📏 Грузоподъемность: математика безопасности
Вот здесь начинается настоящая наука! Многие думают: проектор весит 3 кг, значит, крепление на 5 кг сойдет. Стоп! Это опасное заблуждение.
Золотое правило, которому я следую уже 12 лет: вес проектора умножаем на 3. Почему именно на 3? Потому что нужно учесть динамические нагрузки: вибрации здания, температурные расширения, возможные случайные воздействия.
Проектор 4 кг = крепление минимум на 12 кг. И это не перестраховка — это элементарная техника безопасности!
Коэффициенты безопасности для разных потолков:
- Железобетон: стандартный коэффициент 3
- Подвесной потолок: коэффициент 4-5 (нагрузка передается через профили)
- Деревянные балки: индивидуальный расчет (зависит от состояния древесины)
Интересный факт: в европейских стандартах требования еще жестче — коэффициент безопасности 5! И знаете что? Ни разу не слышала о падении проектора в немецких школах.
🛠️ Технические требования к монтажу: секреты, которые не расскажут слесари
А теперь поговорим о том, чего вам не расскажет обычный монтажник! В моей практике было немало ситуаций, когда "универсальные мастера" устанавливали проекторы "как получится". Результат? Искаженное изображение, перегрев оборудования и недовольные учителя.
За годы работы я выработала свою систему технических требований, которая исключает 90% типичных проблем. Готовы узнать секреты профессионального монтажа?
🏛️ Типы потолков и особенности крепления
Каждый тип потолка — это отдельная история с нюансами, которые критически важны для безопасности.
Железобетонные плиты — мой любимый вариант для монтажа. Сверлим, забиваем качественные анкеры (только не китайские!), и крепление будет держаться вечно. Единственный секрет: обязательно проверяем плиту металлоискателем — арматура любит "прятаться" в самых неожиданных местах.
Подвесные потолки — тут начинается самое интересное! Многие монтажники просто вешают крепление на направляющие. Грубейшая ошибка! Нагрузка должна передаваться на основной потолок через усиливающие конструкции. В одной сельской школе мне пришлось монтировать проектор к потолку XIX века — дубовые балки оказались крепче современного бетона!
Деревянные перекрытия требуют особого подхода. Обязательно проверяем состояние древесины, используем распределительные пластины для увеличения площади контакта. И никогда — слышите, никогда! — не крепимся к одной балке.
📐 Расчет расстояний и углов проекции
Вот тут многие "специалисты" работают по принципу "на глазок". А потом удивляются, почему у проектора трапецеидальные искажения, которые не исправить никакими настройками!
Формула расчета расстояния проста, но критически важна: расстояние = ширина экрана × проекционное отношение проектора. Звучит сложно? На практике это означает: сначала определяем размер изображения, потом считаем, где вешать проектор.
Мой секрет: всегда добавляю 10-15% к расчетному расстоянию. Почему? Потому что лучше иметь запас по зуму, чем потом переделывать монтаж.
Высота крепления — отдельная наука! Слишком низко — учитель будет перекрывать луч проектора. Слишком высоко — искажения и плохая видимость экрана. Оптимальная высота: 2,8-3,2 метра от пола до объектива.
🔌 Требования к электропитанию и вентиляции
И тут мы подходим к самому важному — безопасности эксплуатации. Количество школ, где проекторы подключены через удлинители, меня просто ужасает!
Электропитание должно быть стационарным! Никаких тройников, удлинителей и "времянок". Отдельная линия с автоматом защиты — это не прихоть, а требование безопасности.
Вентиляционные зазоры — священное правило 15 сантиметров! Со всех сторон проектора должно быть свободное пространство. Помню случай, когда в одной школе проектор "упаковали" в декоративную нишу... Через месяц он сгорел от перегрева.
Особенность школьных условий — повышенная запыленность. Поэтому воздухозаборники проектора должны быть направлены в сторону от основного движения воздуха в классе. Иначе фильтры будут забиваться каждые два месяца.
💡 Методическая подсказка: Создайте с техническим персоналом школы схему размещения всех коммуникаций. Это поможет избежать случайных повреждений при ремонтах и упростит обслуживание.
Кстати, о креплениях для проекторов — выбор правильной модели зависит не только от веса проектора, но и от всех перечисленных технических нюансов. Поэтому консультация с техническими специалистами перед покупкой — не формальность, а необходимость!
🔧 Пошаговая инструкция монтажа: делаем правильно с первого раза
Ох, а вот тут — самое интересное начинается! За годы работы я выработала... как бы это сказать... собственный алгоритм монтажа. Который, кстати, исключает процентов 95 типичных ошибок (а может и больше, честно говоря).
Помню свой первый самостоятельный монтаж в 2012 году — руки дрожали как у первоклашки на первом уроке! Четыре раза перемеряла расстояния, три раза проверяла крепежи... Сейчас процесс отработан до автоматизма, но — знаете что? — осторожность никуда не делась. Ведь речь идет о безопасности детей, в конце концов!
Главный секрет успешного монтажа? Тщательная подготовка. Мой наставник всегда говорил: "семь раз отмерь, один раз просверли". И был абсолютно... ну, почти абсолютно прав (иногда приходится и восемь раз отмерять, если честно).
📋 Подготовительный этап: планирование как основа успеха
Вот тут большинство сразу хватается за дрель. А потом... ну, потом удивляются — почему изображение кривое получается, или проектор перегревается постоянно. Планирование — это же 50% успеха! Может даже больше.
Я всегда начинаю с составления подробной схемы. На листе бумаги (да-да, по старинке, не смейтесь!) рисую план помещения. Со всеми размерами — расположение экрана отмечаю, рассадку учеников, окна... Ах да! Вентиляционные отверстия обязательно.
Кстати говоря, современные мультимедийные проекторы имеют разные проекционные отношения — и это критически важно учесть на этапе планирования!
Мой чек-лист подготовки (выработанный годами проб и ошибок):
- Измерить помещение, создать схему — минут 30 где-то
- Определить оптимальную точку монтажа — еще 15 минут
- Проверить несущую способность потолка (тут минут 20 нужно)
- Подготовить инструменты и материалы — минут 15
- Согласовать время работ с администрацией — это важно! очень важно
Особое внимание — проверке потолка. В старых школьных зданиях меня ждали настоящие... как бы это назвать... приключения? От пустот в плитах до арматуры в самых неожиданных местах.
🔨 Процесс монтажа: технология без ошибок
И вот мы подошли к самому ответственному моменту! Тут нет права на ошибку — либо делаем все правильно, либо... ну, вы понимаете. Рискуем безопасностью.
Этап первый: разметка точек крепления Лазерный уровень использую — это не роскошь, поверьте! Отмечаю точки крепления согласно монтажной схеме кронштейна. Мой секрет (наработанный годами): всегда проверяю разметку дважды. Сверяю с документацией проектора.
Этап второй: сверление отверстий Вот где начинается настоящее... искусство, что ли? Диаметр сверла должен точно соответствовать анкеру. Точно! Глубина отверстия — длина анкера плюс где-то 5-10 мм. И никогда — никогда! — не сверлю на максимальных оборотах в бетоне.
Медленно сверлю, с охлаждением. Иначе сверло просто "сварится" (проверено на собственном опыте, увы).
Этап третий: установка анкеров Тут я особенно требовательна к качеству крепежа. Анкеры беру только европейского производства — разница в цене окупается годами... нет, десятилетиями надежной службы! После установки каждый анкер проверяю динамометрическим ключом.
Этап четвертый: монтаж кронштейна и юстировка Момент истины, как говорится! Кронштейн устанавливается строго по уровню, все болтовые соединения затягиваются с рекомендованным моментом. Финальная юстировка — самый деликатный этап. Требует терпения и точности.
⚡ Подключение и тестирование: последние штрихи
Казалось бы — проектор висит, можно включать и радоваться? Не-не-не, не спешите! Правильное подключение и тестирование... это гарантия долгой и беспроблемной работы.
Подключение силового кабеля делаю только при выключенном автомате! Звучит банально, согласна, но знаете — сколько раз видела "профессионалов", подключающих оборудование под напряжением? Мурашки по коже...
Проверяю все функции проектора: включение, фокусировку, коррекцию искажений, режимы проекции. Особое внимание — тепловому режиму. Включаю проектор на полчаса и контролирую температуру корпуса.
Обязательно документирую все параметры установки: высоту крепления, расстояние до экрана, угол наклона... Эта информация понадобится при обслуживании. И при возможной замене оборудования тоже.
📚 Из педагогической практики: Создайте "паспорт установки" проектора — с фотографиями и схемами. Поможет новым техническим сотрудникам быстро разобраться в особенностях вашей инсталляции.

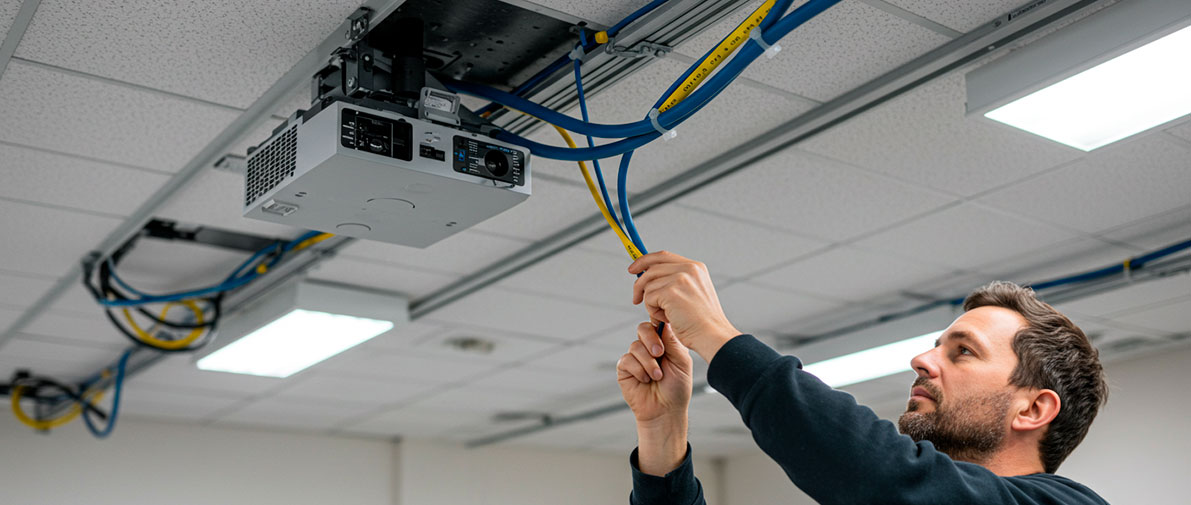

🕳️ Скрытая прокладка кабелей: эстетика и безопасность
Знаете, что отличает профессиональную установку от... ну, скажем так, не очень профессиональной? Кабели! Висящие провода — это как мел на доске после урока. Технически не мешает, но создает ощущение незавершенности и хаоса.
В современном образовательном пространстве эстетика имеет огромное значение (и это не пустые слова!). Дети подсознательно реагируют на организованность среды — влияет на их готовность к обучению. Поэтому скрытая прокладка кабелей... это не роскошь, а педагогическая необходимость!
🎨 Эстетические аспекты: когда красота важна
В современной педагогике среда обучения — полноценный участник образовательного процесса. И висящие кабели тут явно... лишние!
Прокладка в кабель-каналах — классическое решение для большинства случаев. Выбираю каналы под цвет потолка или стен, монтирую их по кратчайшему пути от проектора до коммутационной панели. Мой секрет: использую Г-образные каналы вместо прямоугольных — они менее заметны (проверено на практике).
Маскировка в конструкциях потолка — это уже высший пилотаж! В новых школах часто есть возможность проложить кабели в пространстве подвесного потолка. Но тут важно помнить о доступности для обслуживания (об этом многие забывают, к сожалению).
Цветовые решения — отдельная тема для разговора! В классах с цветными стенами подбираю кабель-каналы в тон. В одной школе даже покрасили каналы в цвет школьной символики — получилось стильно. И гармонично.
⚡ Безопасность электромонтажа в школе
А теперь о серьезном — о безопасности детей. Тут я становлюсь максималисткой и не иду ни на какие компромиссы! Ни на какие.
Требования ПУЭ для образовательных учреждений — это не просто бумажка, а жизненно важные правила. Все кабели должны быть проложены в защитных оболочках, высота размещения — не менее 2,5 метров от пола.
Защита от механических повреждений особенно актуальна в спортзалах и мастерских. Использую только армированные кабели в металлических гофрах. Дороже? Да, конечно. Безопаснее? Однозначно!
Заземление и УЗО — абсолютный must-have! Проектор должен подключаться через УЗО с током срабатывания 30 мА. Это защитит и от поражения током, и от пожара при повреждении изоляции.
Честно признаюсь: первые годы работы я недооценивала важность этих требований. Пока не увидела последствия короткого замыкания в одной из школ... С тех пор — только по всем правилам! Без исключений.
🛡️ Защита от детского любопытства
Дети — удивительные создания! Они найдут способ добраться до того, до чего... казалось бы, невозможно добраться. За свою карьеру видела такие "подвиги": от попыток залезть по кабелю как по лиане (представляете?!) до экспериментов с вытаскиванием проводов из креплений.
Высота размещения коммуникаций — первая линия защиты. Все кабели должны проходить на высоте не менее 2,8 метров. Но этого мало! Места соединений и коммутационные коробки — еще выше, минимум 3,2 метра.
Защитные кожухи и экраны использую в "особо проблемных" местах: спортзалы, коридоры, места активных игр. Да, это дополнительные расходы, но... попробуйте объяснить родителям, почему их ребенок пострадал от плохо защищенной проводки.
Психология безопасности — мой любимый аспект, между прочим! Дети не трогают то, что выглядит "серьезно" и "важно". Поэтому все элементы электроустановки должны выглядеть солидно и профессионально. Никаких временных решений и "авось пронесет"!
Интересное наблюдение (из многолетней практики): в классах, где кабельная система выглядит аккуратно и продуманно, дети бережнее относятся ко всему оборудованию. Это как эффект "разбитых окон" наоборот — порядок рождает еще больший порядок.
⏱️ Экономия времени: Правильно спроектированная система кабелей сэкономит часы времени при замене или обслуживании оборудования. Потратьте день на качественную прокладку — сэкономите недели в будущем!
Кстати, если выбираете между экономией на кабель-каналах и качественными креплениями для проекторов — всегда выбирайте качественное крепление. Кабели можно переложить (хоть это и хлопотно), а вот переделывать потолочный монтаж — удовольствие дорогое и сложное.
⚠️ Типичные ошибки монтажа: учимся на чужих промахах
Ох, если бы вы знали... сколько раз мне приходилось приезжать "исправлять чужие косяки"! И знаете что самое обидное? Большинство этих ошибок можно было избежать, если бы... ну, если бы люди не торопились и думали головой.
За годы работы я составила целую коллекцию "перлов" монтажа. Некоторые смешные (если не думать о последствиях), другие — откровенно страшные. Давайте разберем самые популярные ошибки, чтобы вы их... ну, чтобы не повторяли!
🚫 Ошибки в расчетах и планировании
Самая распространенная ошибка? Недооценка веса проектора. Сколько раз видела ситуации, когда покупают крепление "впритык" по весу... А потом удивляются, почему оно провисает или вообще — не дай бог — падает.
Помню случай в одной школе — купили проектор весом 4 кг и крепление на... угадайте, на сколько? На 5 кг! "Же запас есть целый килограмм!" — говорили мне. Я чуть со стула не упала от такой "математики".
Неправильный выбор типа крепления — тоже классика жанра. Берут фиксированное крепление для актового зала, где проектор нужно поворачивать... Или наоборот — покупают сложную поворотную систему для обычного класса. И потом мучаются.
Игнорирование особенностей помещения — отдельная песня! Не учитывают высоту потолков, расположение окон, вентиляцию... В одной школе повесили проектор прямо под вентиляционной решеткой. Угадайте, сколько он проработал? Месяц! Пыль забила все фильтры.
🔧 Технические промахи при установке
А вот тут начинается самое... "интересное". Неправильный выбор крепежа — это просто эпидемия какая-то! Дюбеля в бетон сверлят под саморезы, анкеры берут не того диаметра...
Сколько раз видела проекторы, висящие на честном слове и трех китайских саморезах! И ведь висят же... пока не упадут. А когда упадут — кто виноват будет? Правильно, проектор "некачественный".
Нарушение технологии монтажа — отдельная боль моя. Сверлят на максимальных оборотах (сверло перегревается), отверстия делают неточные по диаметру, глубину не соблюдают... А потом крепление держится "как-то".
Игнорирование инструкций производителя — это вообще... классика! Инструкция на английском? Не читаем. Схема сложная? Делаем "по понятиям". А потом — "оборудование бракованное".
В одной школе мастер решил, что он лучше знает, как крепить кронштейн. Вместо четырех болтов закрутил два — "и так сойдет". Не сошло. Проектор упал через неделю, слава богу — во время каникул.
📐 Эксплуатационные ошибки
Но монтаж — это только полдела! Самые "креативные" ошибки начинаются уже в процессе эксплуатации.
Перегрузка креплений дополнительным оборудованием — любимое развлечение некоторых... энтузиастов. На кронштейн для проектора вешают еще камеру, колонки, wifi-роутер... "А что, место есть же!"
Крепление рассчитано на 8 кг? Вешаем 15! И еще провода намотаем для красоты. А потом — "крепление некачественное, сломалось".
Неправильное обслуживание — тоже больная тема. Протирают крепление мокрой тряпкой (привет, коррозия!), затягивают болты "посильнее" каждый месяц (пока резьбу не сорвут)...
Игнорирование признаков износа — самое опасное! Появился люфт? "Ерунда, еще держится". Крепление провисает? "Так даже лучше, угол наклона изменился". Пока на голову не упадет — не замечают проблем.
Кстати, если у вас возникли сомнения в надежности существующего крепления — лучше обратиться к специалистам, которые помогут подобрать подходящие крепления для проекторов. Безопасность детей важнее экономии!
🔧 Обслуживание и профилактика: продлеваем жизнь креплениям
А вот тут... многие школы просто "забывают" про обслуживание. Повесили проектор и — всё, можно забыть на годы! А потом удивляются, почему крепление "вдруг" стало ненадежным.
Качественное крепление может служить десятилетиями — но только при правильном обслуживании. Это как с автомобилем: не меняешь масло — мотор сломается. Не следишь за креплением — проектор упадет.
🔍 Регулярные проверки: график и методика
Ежемесячные визуальные осмотры — это минимум, который должен делать любой ответственный технический персонал. Что проверяем? Нет ли видимых деформаций, не появились ли трещины, все ли болты на месте...
Занимает это минут 5-10, но может спасти от серьезных проблем! В моей практике было несколько случаев, когда именно плановый осмотр выявил начинающиеся проблемы.
Полугодовая проверка затяжки крепежа — обязательная процедура! Температурные расширения, вибрации здания... все это постепенно ослабляет болтовые соединения. Проверяем динамометрическим ключом — и подтягиваем, если нужно.
Годовая диагностика состояния — самая серьезная проверка. Тут уже можно снять проектор и внимательно осмотреть все элементы крепления. Состояние металла, износ подвижных частей, коррозия...
Мой совет: ведите журнал обслуживания! Простая тетрадка, где записываете даты проверок и результаты. Поверьте, это очень помогает отслеживать тенденции износа.
🛠️ Признаки износа и замены
Визуальные признаки деформации — первый тревожный звонок. Если крепление начало "уставать", это обычно видно невооруженным глазом. Искривления, трещины в металле, растянутые отверстия под болты...
Появление люфтов и вибраций — серьезный сигнал! Качественное крепление должно держать проектор абсолютно неподвижно. Если при включении вентилятора проектор начинает "танцевать" — срочно на замену!
Помню случай в одной школе — заметили, что изображение "прыгает" во время работы проектора. Оказалось, крепление износилось настолько, что передавало все вибрации от кулера. Хорошо, что заметили вовремя...
Коррозия металлических элементов — особенно актуально для помещений с повышенной влажностью. Спортзалы, столовые, мастерские... Ржавчина — коварная штука, она съедает металл изнутри.
🔧 Практический совет: Создайте простую карту осмотра для технического персонала школы. Пункт за пунктом — что проверить, на что обратить внимание. Так не пропустите важные детали!
Качественные крепления и стойки при правильном обслуживании могут служить 15-20 лет. Но только при условии регулярного контроля состояния!
💡 Заключение: правильный монтаж — инвестиция в качество образования
Знаете... когда я начинала работать в сфере образовательных технологий 12 лет назад, многие коллеги относились к техническому оснащению как к... ну, как к дорогой игрушке. "Купили проектор — повесили на что попало — и ладно".
Сейчас ситуация кардинально изменилась. Мы понимаем: правильно установленное оборудование — это не просто техника, это инструмент, который может изменить качество образования. Но только если он работает надежно, безопасно и эффективно.
Профессиональный подход к монтажу — это не просто следование инструкциям. Это понимание того, что от качества установки зависит безопасность детей, эффективность обучения, долговечность оборудования.
Да, качественный монтаж стоит дороже. Да, профессиональные крепления обходятся в копеечку. Но... представьте себе урок, который сорвался из-за упавшего проектора? Или, не дай бог, травму ребенка?
Ответственность при выборе подрядчиков — ключевой момент! Не доверяйте монтаж "дяде Васе, который все умеет". Ищите сертифицированных специалистов, проверяйте их опыт работы именно с образовательными учреждениями.
За эти годы я видела школы, где техника работает десятилетиями без проблем. И видела те, где оборудование "умирает" через год-два. Разница — в подходе к монтажу и обслуживанию.
Инвестиция в будущее — именно так я воспринимаю качественный монтаж проекционного оборудования. Это вложение в стабильность образовательного процесса, в безопасность детей, в репутацию учебного заведения.
Если у вас остались вопросы по выбору или монтажу оборудования — не стесняйтесь обращаться за консультациями к специалистам. Правильное решение, принятое сегодня, будет служить вашей школе долгие годы.
А главное — помните: за каждым проектором стоят дети, которые должны учиться в безопасной и комфортной среде. И это наша с вами ответственность — обеспечить им такую среду!
