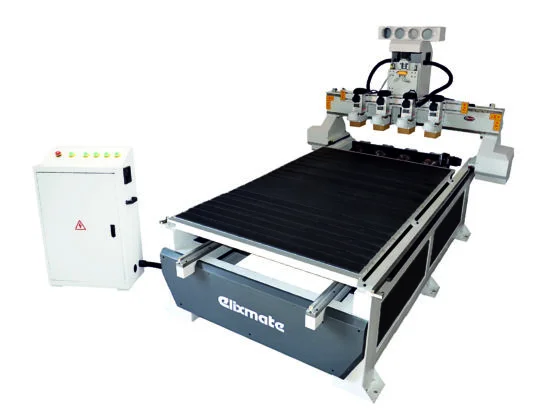

Фрезерный станок Elixmate 1325 MX

Фрезерный станок Elixmate 1325 MX оснащен 4 (четырьмя) шпинделями и 4 (четырьмя) поворотными устройствами, его основная задача, это фрезеровка цилиндрических деревянных заготовок (стойки, балясины, столбы, фигуры и статуэтки, ножки и т.д.). Фрезеровка происходит одновременно четырьмя шпинделями, что ускоряет и оптимизирует производственный процесс в 4 раза.

В комплекте идёт алюминиевый стол (Т-слот), устанавливается над поворотными устройствами. На рабочем столе также можно производить 2D и 3D фрезеровку дерева, изготавливать мебельные фасады, резную мебель, двери, декор и множество других изделий. Четыре шпинделя могут работать одновременно, деля всю рабочую область на 4 зоны, также можно работать одновременно тремя, двумя и одним шпинделем. Кнопки включения и отключения шпинделей выведены на корпус ящика.

Рама станка представляет собой прочную сварную станину, которая проходит после сварки отпуск в печи, далее фрезеруется в местах крепления рельсовых направляющих и косозубых реек, отпуск и фрезеровка значительной увеличивают точностные характеристики станка. Рама является основным весом станка и делает его максимально устойчивым к вибрациям.

Портал станка стоит на чугунных литых стойках, а сам состоит из профильной стальной трубы, с толщиной стенки 6 мм, портал также фрезеруется в местах установки рельсовых направляющих и косозубой рейки. Портал оснащен 4-мя шпинделями по 3 кВт с воздушным охлаждением (опционно мощность шпинделей может быть увеличена). На каждый шпиндель установлена щетка-пылесборник, патрубки выведены в общий тракт, выход которого идет в предустановленную систему аспирации.

Централизованная система смазки кареток рельсовых направляющих располагается с задней части портала.

Система поворотных устройств в количестве 4 штук находится под рабочей зоной, для работы на поворотных устройствах необходимо снять рабочее поле, которое крепится к раме станка на 6 болтах. Задняя бабка выполнена в виде зажимного патрона, передняя бабка в виде конусного зажима. Максимальный диаметр заготовки в поворотном устройстве – 280 мм, максимальная длина 1300 мм.

Механическая часть состоит из гибридных микрошаговых двигателей (Leadshine) с обратной связью (Easy Servo), двигатели работают совместно с прочными ременными редукторами, перемещение по осям происходит по линейным стальным направляющим (HIWIN 20мм), приводом для осей «X» и «Y» является косозубая рейка, для оси «Z» высокоточная ШВП.

Система управления станка — RichAuto A18. Стандартное управление движением по трем осям (Z, X, Y). Поддержка управления осью вращения (С). Позволяет переключаться между режимом обработки поверхности и режимом сверления.
Расширенный режим управления четырьмя осями в пространстве (Z, X, Y, С). Обеспечивает защиту от отключений электропитания, использует мгновенное сохранение текущей выполняемой программы, после восстановления электропитания можно продолжить выполняемую программу. Поддерживает запоминание и хранение до 8 точек восстановления и еще массу полезных функций, которые вам пригодятся при работе.

Питание станка осуществляется от сети 380 V. Электрическая схема состоит из блоков питания и управления двигателями, блока питания управления шпинделями и инверторов. Фрезерный станок по всем осям оснащен индуктивными концевыми датчиками.
