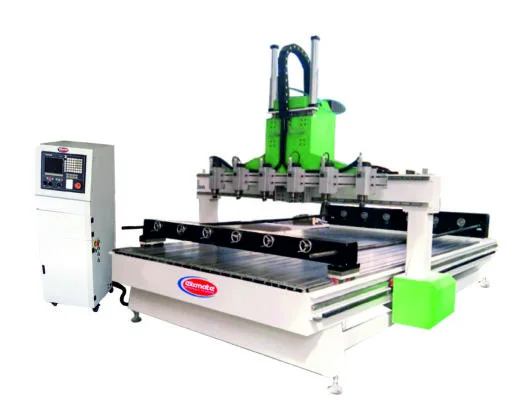

Фрезерный станок Elixmate 2030 SX

Фрезерный станок Elixmate 2030 SX оснащен 6 (шестью) шпинделями и 6 (шестью) поворотными устройствами, его основная задача, это фрезеровка цилиндрических деревянных заготовок (стойки, балясины, столбы, фигуры и статуэтки, ножки и т.д.). Фрезеровка происходит одновременно шестью шпинделями, что ускоряет и оптимизирует производственный процесс в 6 раза.

В комплекте идёт алюминиевый стол (Т-слот), устанавливается над поворотными устройствами. На рабочем столе также можно производить 2D и 3D фрезеровку дерева и других материалов. Шесть шпинделей могут работать одновременно, деля всю рабочую область на 6 зон, также можно работать одновременно пятью, четырьмя, тремя, двумя и одним шпинделем. Кнопки включения и отключения шпинделей выведены на корпус ящика.

Рама станка представляет собой прочную сварную станину, которая проходит после сварки отпуск в печи, далее фрезеруется в местах крепления рельсовых направляющих и косозубых реек. Рама является основным весом станка и делает его максимально устойчивым к вибрациям.

Портал станка стоит на чугунных литых стойках, а сам состоит из профильной стальной трубы, с толщиной стенки 6 мм, портал также фрезеруется в местах установки рельсовых направляющих и косозубой рейки. Портал оснащен 6 шпинделями по 3 кВт с воздушным охлаждением (опционно мощность шпинделей может быть увеличена). На каждый шпиндель установлена щетка-пылесборник, патрубки выведены в общий тракт, выход которого идет в предустановленную систему аспирации.

Централизованная система смазки кареток рельсовых направляющих располагается сзади портала.

Система поворотных устройств в количестве 6 штук съемная и находится с задней части станка, для работы на поворотных устройствах необходимо снять рабочее поле. Задняя бабка выполнена в виде зажимного патрона, передняя бабка в виде конусного зажима. Максимальный диаметр заготовки в поворотном устройстве – 280 мм.

Механическая часть состоит из серводвигателей (Leadshine), двигатели работают с планетарными редукторами, перемещение по осям происходит по линейным стальным направляющим (HIWIN 25мм), приводом для осей «X» и «Y» является косозубая рейка, для оси «Z» высокоточная ШВП.

Система управления станка — Weihong NK280. Это один из самых популярных контроллеров для управления промышленными фрезерными станками и обрабатывающими центрами. На дисплее отображается полная картина обработки материала, осуществляется контроль за всей периферией станка, включая пневматические системы (для автосмены инструмента и зажима материала на рабочей поверхности, если они есть в комплектации станка), а так же автоматическое включение/выключение системы аспирации, подача СОЖ и многое другое. Контроллер включает функцию уборки рабочей поверхности, управление 4-мя осями. Загрузка программ осуществляется Usb флешками или Ethernet порт.

Питание станка осуществляется от сети 380 V. Электрическая схема состоит из блоков питания и управления двигателями, блока питания управления шпинделями и инверторов. Фрезерный станок по всем осям оснащен индуктивными концевыми датчиками.
